Hej tamo! Kao dobavljač ICP Etchers, iz prve ruke sam vidio koliko je omjer mješavine plinova ključan u procesu jetkanja. Dakle, zaronimo u to kako omjer mješavine plina utječe na graviranje u ICP Etcher-u.

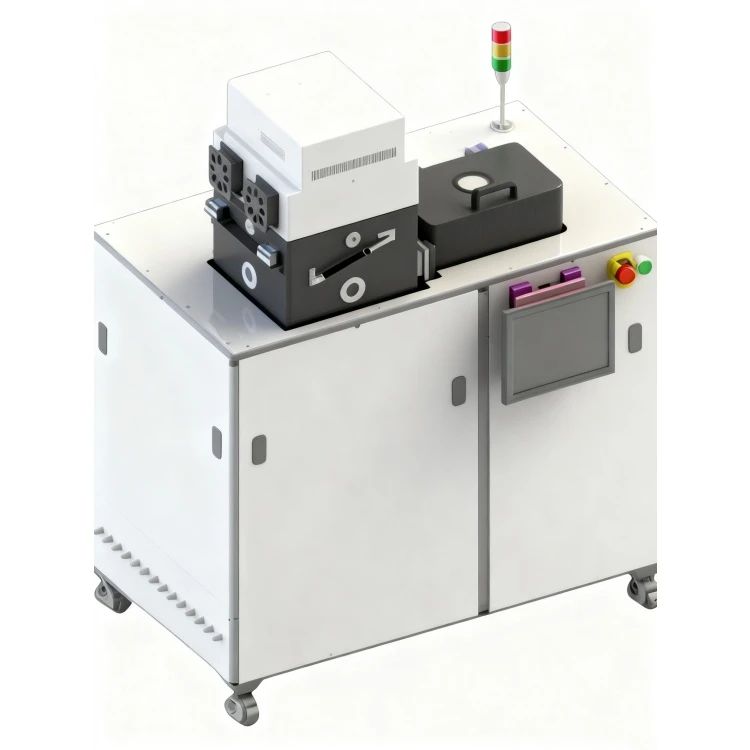

Prvo, šta je ICP Etcher? Pa, to je skraćenica od Inductively Coupled Plasma Etcher. Više o tome možete pogledati na našoj straniciICP Etcherstranica. Ove mašine koriste plazmu za jetkanje materijala, a odnos mešavine gasa igra veliku ulogu u određivanju kvaliteta i efikasnosti jetkanja.
Osnove plinskih smjesa u ICP jetkanju
U ICP Etcher-u, različiti plinovi se koriste u različite svrhe. Na primjer, neki plinovi se koriste za stvaranje plazme, dok se drugi koriste za reakciju s materijalom koji se urezuje. Najčešći plinovi koji se koriste u ICP jetkanju uključuju argon (Ar), kisik (O₂) i plinove koji sadrže fluor kao što su SF₆ i CF₄.
Odnos ovih gasova u smeši može imati značajan uticaj na proces jetkanja. Pogledajmo neke od ključnih načina na koje odnos mješavine plina utječe na jetkanje.
Etching Rate
Brzina jetkanja je jedan od najvažnijih parametara u procesu jetkanja. Odnosi se na to koliko brzo se materijal uklanja. Omjer mješavine plinova može u velikoj mjeri utjecati na brzinu jetkanja. Na primjer, povećanje koncentracije reaktivnog plina kao što je SF₆ u smjesi može općenito povećati brzinu jetkanja. To je zato što SF₆ može reagirati s mnogim materijalima, kao što je silicijum, da bi formirala isparljiva jedinjenja koja se lako uklanjaju sa površine.
Međutim, to nije uvijek direktan odnos. Ponekad, ako je omjer reaktivnih plinova previsok, to može dovesti do smanjenja brzine jetkanja. To je zato što prevelika količina reaktivnih vrsta može uzrokovati stvaranje polimernog sloja na površini, što može usporiti proces jetkanja.
Selektivnost
Selektivnost je još jedan ključni faktor. Odnosi se na sposobnost procesa jetkanja da ugrize jedan materijal preko drugog. Na primjer, u proizvodnji poluvodiča, često želimo urezati određeni sloj bez oštećenja slojeva ispod. Omjer mješavine plinova može se podesiti kako bi se postigla visoka selektivnost.
Recimo da želimo urezati silicijumski sloj na sloj silicijum dioksida. Podešavanjem omjera plinova kao što su CF₄ i O₂, možemo povećati selektivnost procesa jetkanja prema silicijumu. CF₄ može reagovati sa silicijumom i formirati isparljiva jedinjenja, dok O₂ može pomoći u uklanjanju svih ostataka polimera koji se mogu formirati tokom jetkanja.
Kontrola profila
Odnos mešavine gasa takođe utiče na profil ugraviranih karakteristika. Želimo postići dobro definiran i vertikalni profil u mnogim primjenama. Na primjer, u proizvodnji mikroelektromehaničkih sistema (MEMS), često su potrebni vertikalni bočni zidovi.
Dodavanje male količine argona u mješavinu plina može pomoći u kontroli profila. Joni argona mogu bombardirati površinu i pomoći u uklanjanju svih naslaga na bočnim stijenkama, što rezultira vertikalnijim profilom. S druge strane, ako omjer reaktivnih plinova nije pravilno kontroliran, to može dovesti do podrezivanja ili prekomjernog nagrizanja, što može uništiti željeni profil.
Stvarni - svjetski primjeri
Pogledajmo neke scenarije iz stvarnog svijeta gdje omjer mješavine plina čini veliku razliku.
Metal Etching
USistem za graviranje metala, omjer mješavine plinova se pažljivo podešava kako bi se postigli najbolji rezultati. Na primjer, kod jetkanja aluminija često se koristi mješavina plinova koji sadrže klor, poput BCl₃ i Cl₂. Odnos ovih gasova može uticati na brzinu jetkanja, selektivnost i profil aluminijumskih karakteristika. Ako je omjer BCl₃ previsok, to može dovesti do hrapavih površina i slabe selektivnosti.
Hard Mask Etching
UHard Mask Etching System, omjer mješavine plinova je također kritičan. Tvrde maske se koriste za zaštitu određenih područja podloge tokom procesa jetkanja. Smjesa plina se mora prilagoditi tako da se ugrize tvrdi materijal maske dok se oštećenje slojeva ispod minimizira. Na primjer, kada se koristi čvrsta maska od silicijum nitrida, može se koristiti mješavina plinova koji sadrže fluor i kisika. Odnos ovih gasova može odrediti brzinu nagrizanja i selektivnost jetkanja tvrdom maskom.
Kako optimizirati omjer mješavine plinova
Optimizacija omjera mješavine plinova nije lak zadatak. Zahtijeva puno eksperimentiranja i razumijevanja procesa graviranja. Evo nekoliko općih savjeta:
- Počnite s preporukama proizvođača: Većina ICP Etchera dolazi sa nekim preporučenim omjerima mješavine plina za uobičajene primjene. Ovo može biti dobra polazna tačka za vaše eksperimente.
- Provedite eksperimente malih razmjera: Napravite male promjene u omjeru mješavine plinova i promatrajte promjene u rezultatima nagrizanja. Ovo vam može pomoći da shvatite odnos između omjera i parametara graviranja.
- Koristite in situ monitoring: Mnogi moderni ICP Etcheri opremljeni su alatima za praćenje na licu mjesta koji mogu pružiti informacije u stvarnom vremenu o procesu graviranja. Ovo vam može pomoći da preciznije prilagodite omjer mješavine plinova.
Zaključak
U zaključku, omjer mješavine plina ima dubok utjecaj na proces jetkanja u ICP Etcher-u. Utječe na brzinu ugraviranja, selektivnost i profil ugraviranih karakteristika. Kao dobavljač ICP Etchers, razumijemo važnost pravilnog omjera mješavine plina. Nudimo visokokvalitetne ICP Etchere i pružamo podršku kako bismo pomogli našim klijentima da optimiziraju svoje procese jetkanja.
Ako ste zainteresirani da saznate više o našim ICP Etcherima ili imate bilo kakva pitanja o omjeru mješavine plina i gravuranju, ne ustručavajte se kontaktirati nas za raspravu o nabavci. Tu smo da vam pomognemo da postignete najbolje rezultate u vašim aplikacijama za graviranje.
Reference
- Smith, J. (2018). Plazma jetkanje u proizvodnji poluprovodnika. Springer.
- Jones, A. (2020). Gasne smjese za plazma jetkanje: pregled. Journal of Vacuum Science and Technology.
